如何使用SDK绘制虚线线段？

跳到内容

福昕首页
开发中心
SDK文档资料

福昕首页
开发中心
SDK文档资料

申请试用

企业自动化
- Compressor
福昕CloudAPI
福昕PDF SDK 软件开发工具包
福昕管理控制台
福昕阅读器
- RMS插件
福昕高级编辑器
- AI助手
- Mac版本
  - 常规问题
- Windows版本
- 教育用户
- 网页版
  - Foxit eSign
  - 电子签章
- 订阅
- 资源
福昕高级编辑器Linux版本
福船图纸管理系统

福昕PDF SDK 软件开发工具包 | 福昕PDF SDK 软件开发工具包 > 福昕PDF SDK(桌面/服务器)

标签:
PathObject,虚线

福昕知识库
2025-12-16

通过PathObject绘制线段时，如果要绘制虚线，可以通过GraphState设置虚线间隔、粗细等相关参数。

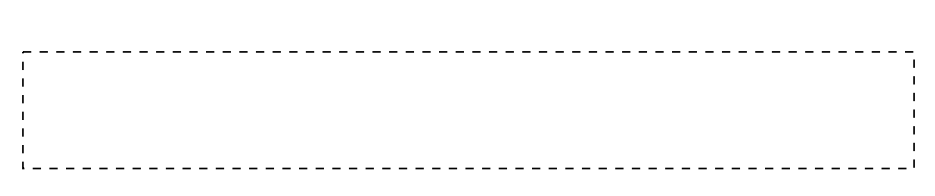

绘制如下的一个虚线矩形，示例代码如下：

PDFDoc doc = new PDFDoc();
doc.load(null);
PDFPage page = doc.insertPage(0, PDFPage.e_SizeA4);
page.startParse(0, null, true);
//绘制虚线
{
PathObject path_object = PathObject.create();
GraphState gstate = path_object.getGraphState();
//设置线宽
gstate.setLine_width(1f);
//设置”虚线数组”,
FloatArray dasheArray = new FloatArray();
{
//数组只有一个数的时候，黑5白5单位交替
dasheArray.add(5);
}
// {
// //数组有多个数的时候，黑5白10 黑15 白15交替
// dasheArray.add(5);
// dasheArray.add(10);
// dasheArray.add(15);
// dasheArray.add(20);
//
// }
gstate.setDashes(dasheArray);
path_object.setGraphState(gstate);
float page_width = page.getWidth();
float page_height = page.getHeight();

float start_x = 30;
float start_y = page_height – 60;
//左上角为30,60 高度为70的矩形
//依次为顺时针：左上，右上，右下，左下四个点
PointF p1 = new PointF(start_x, start_y – 30);
PointF p2 = new PointF(page_width – start_x, start_y – 30);
PointF p3 = new PointF(page_width – start_x, start_y – 100);
PointF p4 = new PointF(start_x, start_y – 100);
Path path = new Path();
path.moveTo(p1);
path.lineTo(p2);
path.lineTo(p3);
path.lineTo(p4);
path.lineTo(p1);
path_object.setPathData(path);
path_object.setFillColor(0xFF000000);
path_object.setFillMode(e_FillModeAlternate);
path_object.setStrokeState(true);
path_object.setStrokeColor(0xFF000000);
path_object.setFillMode(0);
page.insertGraphicsObject(page.getLastGraphicsObjectPosition(0), path_object);
}
page.generateContent();

doc.saveAs(“D:\\AddDasheLine.pdf”, 0);

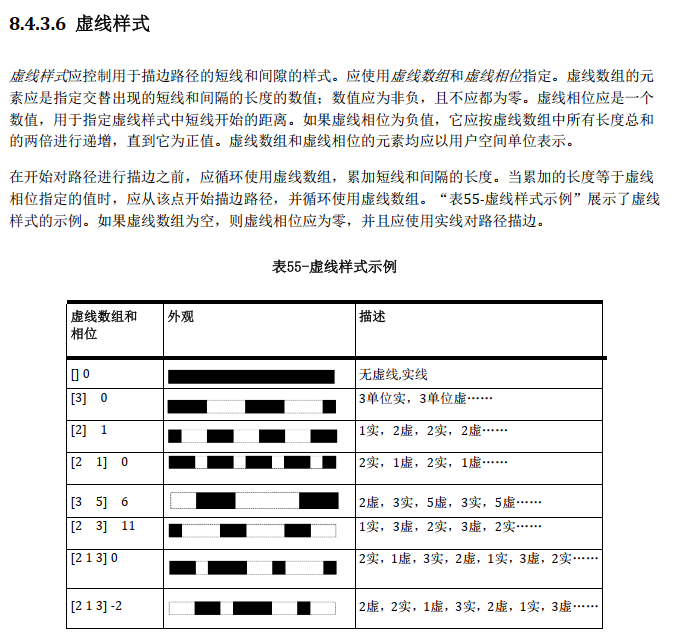

关于”虚线数组”的详细用法，见下方PDF 标准中的说明：
