如何精确获取PDF页面内容显示区域的RectF？

福昕PDF SDK 软件开发工具包 > 福昕PDF SDK(桌面/服务器)

如何精确获取PDF页面内容显示区域的RectF？

福昕知识库
2025-03-12

在PDF文档处理中，有时需要定位页面主体内容所在的区域，例如估算页边距或判断页面主体内容的宽高等。可以通过PDFPage.CalcContentBBox()接口来获取页面内容区域所占的RectF。

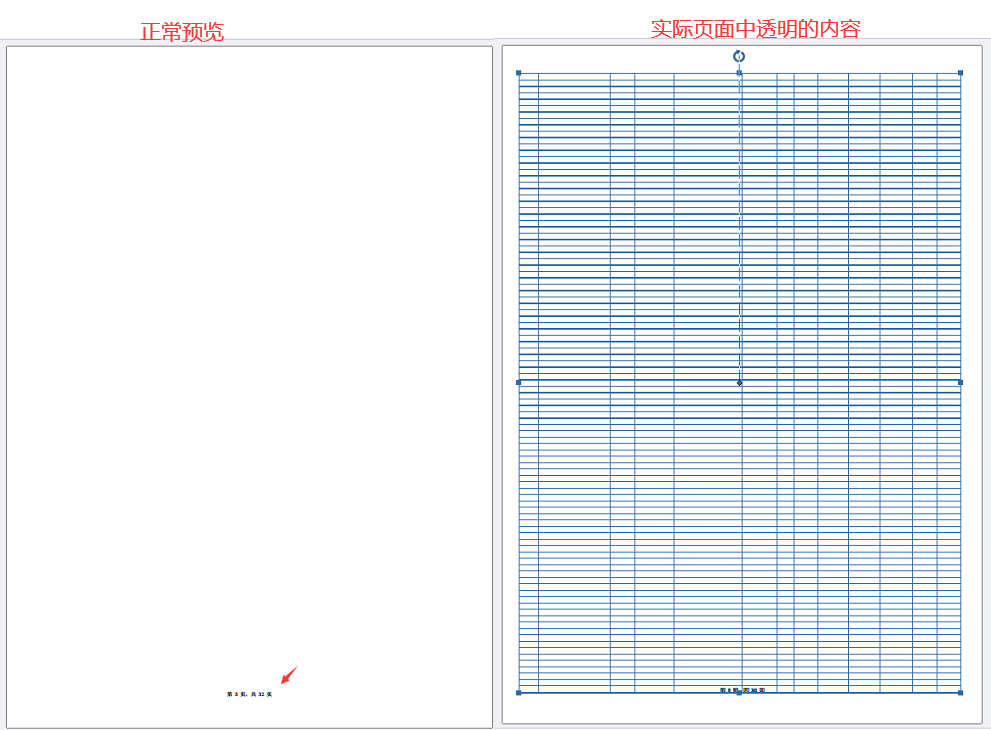

特殊情况处理：如果通过PDFPage.CalcContentBBox()接口获取的RectF与预期不一致，可能是由于页面中存在透明的线条或文本，导致计算的内容区域与人眼所见区域不一致。例如下面左侧这个页面，人眼看见的可能只有下方的页脚。右侧是用福昕高级PDF编辑器：编辑->编辑对象->全部，按ctrl+a全选。可以看见页面中有有白色或透明的线段构成了一个大的表格。这些元素可能会影响内容区域的计算。

解决方案：为了获取人眼所能看见的页面内容区域大小，可以先将PDF页面进行光栅化，转为Bitmap后，通过Bitmap的估算内容区域进行处理。

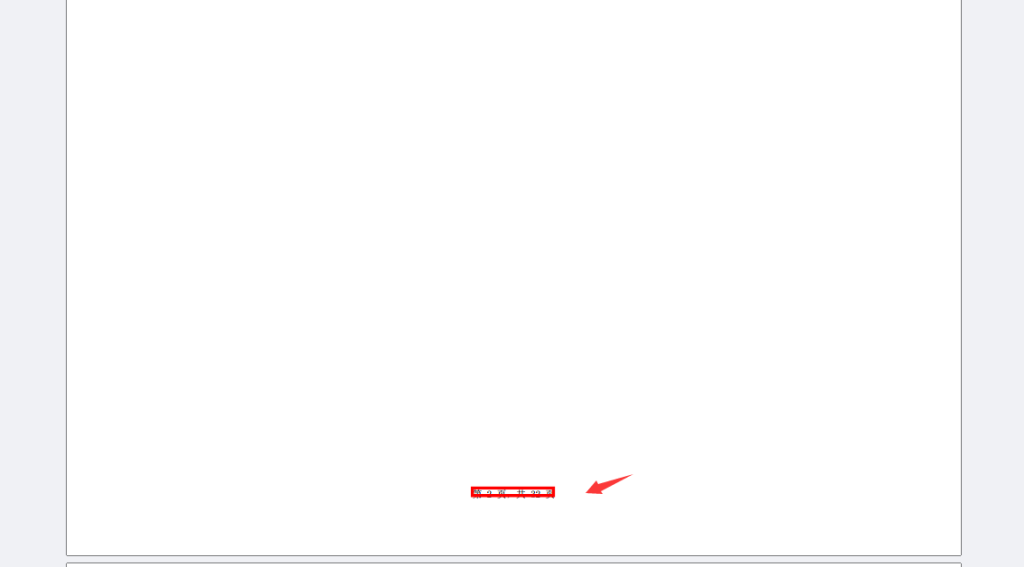

如下C#代码展示了如何获取人眼所见的内容区域，并用红色注释标出：

PDFDoc doc = new PDFDoc(@"D:\test.pdf");
                ErrorCode errorCode= doc.Load(null);
                for (int i = 0; i < doc.GetPageCount(); i++)
                {
                    using (PDFPage page = doc.GetPage(i))
                    {
                        page.StartParse(0, null, true);
                        int width = (int)(page.GetWidth());
                        int height = (int)(page.GetHeight());
                        Matrix2D matrix = page.GetDisplayMatrix(0, 0, width, height, page.GetRotation());
                        using (foxit.common.Bitmap bitmap = new foxit.common.Bitmap(width, height, foxit.common.Bitmap.DIBFormat.e_DIBArgb, System.IntPtr.Zero, 0))
                        {
                            bitmap.FillRect(0xFFFFFFFF, null);
                            using (Renderer render = new Renderer(bitmap, false))
                            {
                                //光栅化
                                render.StartRender(page, matrix, null);
                                RectI rectI = bitmap.CalculateBBoxByColor(0xffffffff);
                                //估算内容区域
                                RectF rect=new RectF(rectI.left, page.GetHeight() - rectI.bottom, rectI.right, page.GetHeight() - rectI.top);
                                Annot annot= page.AddAnnot(foxit.pdf.annots.Annot.Type.e_Square,rect );
                                annot.ResetAppearanceStream();
                            }
                        }
                    }
                }
                doc.SaveAs(@"D:\addAnnot.pdf", 0);
